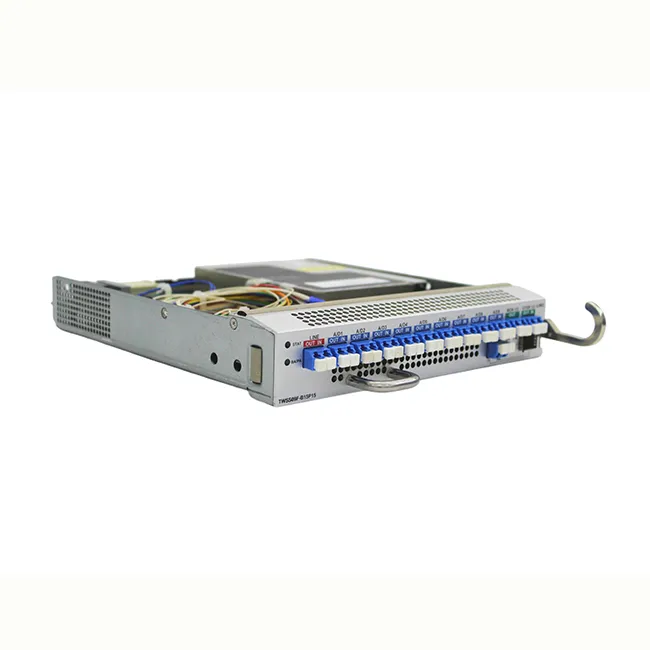

Pārskats:
WSS ROADM ievērojami palielina optiskās transporta sistēmas caurlaidspēju. Šie moduļi piedāvā elastīgu WSS (Wavelength Selective Switching) funkcionalitāti, kas ļauj uzlabotas pārkonfigurējamas optiskā tīkla lietojumprogrammas.
Fiziskās īpašības:
- Izveido iespēju pievienot-jebkuru viļņa garumu no/uz jebkuru portu, nodrošinot maksimālu elastību viļņa garuma piešķiršanā
- Dinamiskā pievienošanas{0}}nomešanas viļņu garuma atlase katram portam ļauj bez trāpījumiem mainīt topoloģiju. Deviņi atsevišķi pievienošanas-nomešanas porti iespējo daudzdimensiju mezglus
- 50/100 GHz atlasāma kanālu atstarpe
- Bezvirziena un bezkrāsains
- Lietotāja konfigurējama ļoti elastīga vadība
- Augstas izšķirtspējas integrēts VOA
- Integrēts pastiprinātājs un priekš{0}}pastiprinātājs
- Ātra kanālu pārslēgšana
- Integrēta optisko kanālu uzraudzība
- Lieljaudas tālsatiksmes / reģionālais optiskais tīkls.
Tehniskā specifikācija:
|
Parametrs |
Min. |
Max. |
Vienība |
|
|
Porta konfigurācija |
Twin 1x9 |
|||
|
Portu skaits |
2 x 1 kopīgs, 2 x 9 ievades/izvades porti, 2 x pirmdienas porti, 2 x OTDR ports |
|||
|
Darbības WL diapazons |
Attālākā 50 GHz kanāla centrs |
191.50 - 196.25 |
GHZ |
|
|
Nepārtraukti lietojams reģions visā darbības diapazonā |
191.475 – 196.275 |
GHZ |
||
|
Darbības WL diapazons |
1528.773~1566.73 |
nm |
||
|
Passband/Stopband |
± (6,25n-12,5), n=8 (ekvivalents 12,5 GHz 50 GHz kanālam |
GHZ |
||
|
0,5 dB kanāla joslas platums |
± (6,25n-11) n=8 (ekvivalents ±14 GHz 50 GHz kanālam PIEZĪME: 0,5 HBW tiek mērīts tikai pie 0 dB) |
GHZ |
||
|
3,0 dB kanāla joslas platums |
± (6,25n-9) n=8 (ekvivalents ±16 GHz 50 GHz kanālam) |
GHZ |
||
|
ILoss (pievienot BA In) |
2.5 |
8.0 |
dB |
|
|
ILoss (PA Out to Drop) |
2.5 |
8.0 |
dB |
|
|
DROP PORT Izolācija |
30 |
dB |
||
|
PIEVIENOT OSTAS izolāciju |
30 |
dB |
||
|
Atgriešanās zaudējums |
40 |
dB |
||
|
VOA dinamiskais diapazons |
0 |
15 |
dB |
|
|
VOA iestatījuma izšķirtspēja |
0.1 |
dB |
||
|
Vājināšanās precizitāte |
Vājināšanās līdz 10 dB |
-1 |
+1 |
dB |
|
10,1-15 dB vājināšanās |
-1.5 |
+1.5 |
dB |
|
|
Atbildes laiks |
< 2dB step |
1400 |
ms |
|
|
< 15dB step |
2000 |
ms |
||
|
Portu pārslēgšana |
3000 |
ms |
||
|
BA |
Pastiprinājums: 10 ~ 20 dB, maksimālā izeja: 20 dBm, NF＜ 5,5 dB |
|||
|
PA |
Pastiprinājums: 15–25 dB, 20–30 dB, maksimālā izvade: 16 dBm, NF＜ 5,5 dB |
|||
|
Izmērs |
216 (W) X 254 (D) X 42 (H) |
mm |
||
|
Vide |
Darba temperatūra |
-10 ~ 60 |
grāds |
|
|
Uzglabāšanas temperatūra |
-40 ~ 80 |
grāds |
||
|
Relatīvais mitrums |
5% ~ 95% ne-kondensējošs |
|||
|
Enerģijas patēriņš |
Mazāks vai vienāds ar 80 |
W |
||
