1m (3ft) SC UPC to SC UPC Simplex OS2 Single Mode PVC (LSZH) 2.0mm Fiber Optic Patch Cable 1m (3ft) SC UPC uz SC UPC Simplex OS2 Single Mode PVC (LSZH) 2.0mm Fiber Optic Patch Cable

SC-SC optiskās šķiedras plāksteris vads tiek izmantots kā izbeigšanas džemperis no iekārtas uz optisko šķiedru kabeļu saiti. Ar biezu aizsargslāni, SC-SC optisko šķiedru džemperis parasti izmanto, lai izveidotu savienojumu starp optisko raiduni un termināla kastē. SC-SC optisko šķiedru džemperis galvenokārt iedala divās kategorijās:

Viena režīma šķiedra: parasti, SC-SC viena režīma optiskās šķiedras džemperis ir dzeltens, un savienotājs un aizsarguzmava ir zila; transmisijas attālums ir garš.

Multimode fiber: parasti, SC-SC multimode fiber džemperis ir norādīts ar oranžu, daži pārstāv pelēks, un savienotājs un aizsarguzmavas ir bēšs vai melns; transmisijas attālums ir relatīvi īss.

SC-SC optiskās šķiedras džemperis galvenās specifikācijas un parametri:

1. Slīpēšanas gala seja: PC, UPC, APC

2. Savienotājs: LC (maza galvas tipa), SC (liela galvas tipa), FC (skrūvju pieslēdzē), ST (kartes tipa ports)

3. Konfigurācija: SC-SC, SC-LC, SC-ST, SC-FC, uc

Features

Specifications

Šķiedru bizeVeiktspējas specifikācijas

Parametrus	Vienu	Dual	Vienības
Standarta uzmavas garums	5.5+0.5/-0.0 5.5 + 0,5 / -0,0	6.0+0.5/-0.0 6.0 + 0,5 / -0,0	Mm
Uzmava diametrs	1.000±0.005 vai 1.800±0.005		Mm
Ķīlis Tolerance	Ļoti labi, 8.3 / 10		deg deg
Šķiedras tips	Corning SMF-28e
Šķiedras garums	Neobligāti		M
Core scratch / rakt	0/0
Pārklājums	AR Pārklājums, R<0.1%@> 0,1%@λc± nepieciešams 40 nm vai klientam

Iezīmes SC-SC optisko šķiedru džemperis:

Tā var apstrādāt visu veidu standarta šķiedru savienotāji: FC šķiedras galva, SC šķiedras galva, ST šķiedras galva, LC šķiedras galva, Mu šķiedras galva, MTRJ šķiedras galva, E200 šķiedras galva, SMA šķiedras galva, DIN šķiedras galva, MPO šķiedras galva, FDDI šķiedras galva, MTP šķiedras galva, utt

Slīpēšanas ātrumu var regulēt jebkurā laikā (15 ~ 200rpm)

Augstas precizitātes mehāniskā koordinācija, neatkarīga rotācija un apgriezienu savienojuma kustība, slīpēšana

Kvalitātes vienveidība un konsekvence

Ūdensnecaurlaidīgs darbības produkts ir nostiprināta, un strukturālo dizainu nodrošina drošību iekārtas

Automātiski ierakstīt slīpēšanas laiku un slīpēšanas laika iestatījumu

Ūdens kā slīpēšanas, humanizēts mazs tilta ūdens iestatījums nodrošina labu pieņēmumu!

Tas ir ērti spiedienam, izkraut un nomainīt armatūra un slīpēšanas plate

Stabila apstrādes kvalitāte un zems remonta līmenis

Augsta ražošanas efektivitāte (ražošanas līnija sastāv no vairākiem komplektiem paralēli)

Materiālu taupīšana, zema slīpēšanas izmaksas

Piesardzības pasākumi SC-SC optisko šķiedru džemperis lietošanai:

Saņem un nosūtot viļņu garumu optisko moduļu abos galos SC-SC optiskās šķiedras džemperis jābūt konsekventiem, tas ir, gan galiem optisko šķiedru jābūt optiskie moduļi ar tādu pašu viļņu garumu. Vienkāršs veids, kā atšķirt tos ir, lai būtu tāda pati krāsa optisko moduļu. Kopumā īsviļņu modulis izmanto daudzrežīmu šķiedru (oranža šķiedra), un garo viļņu modulis datu pārraides precizitātei izmanto viena režīma šķiedru (dzelteno šķiedru).

Nelokiet un aptiniet gredzenu pārāk daudz lietošanas, kas palielinās gaismas vājību transmisijas procesā.

Pēc lietošanas optiskās šķiedras savienotājs jāaizsargā ar aizsarguzmavu. Putekļu un eļļas piesārņojums bojās optiskās šķiedras savienošanu.

Vairāki dažādi veidi, šķiedru džemperi:

1. FC-FC fiber jumper: FC (Ferrule savienotājs, kas nozīmē metāla savienotājs) optisko šķiedru savienotājs parasti ir apļveida metāla uzmava, un tā stiprinājuma režīms ir vītņotas tips, kas galvenokārt tiek izmantots sadales rāmī. Pirmais FC savienotāja veids, keramikas tapas sasmauļi bija plaknes kontakts. Savienotājs ir vienkāršs struktūra, viegli darboties un viegli izdarīt. Tomēr šķiedras gals ir jutīgs pret putekļiem, un tas ir viegli ražot Fresnel pārdomas, kas padara to grūti uzlabot sniegumu atbalss zudumu. Vēlāk savienotājs tika uzlabots. Savienotājs parasti bija apaļš un vītņots ar sfērisku tapu uz mucas gala. Ārējā struktūra nemainīja, kas ievērojami uzlaboja ievietošanas zudumu un atbalss zudumu veiktspēju.

2. ST-ST fiber jumper: ST (taisni ceļojums) fiber savienotājs ir arī apļveida. Tapas un sakabes uzmavas konstrukcijas izmērs ir identisks FC tipam. Atšķirība ir tā, ka PC tipa vai APC tipa slīpēšanas tiek izmantota gala sejas pin. Turklāt stiprinājuma metode ir skrūvju sprādze. Šis savienotājs veids ir piemērots dažādiem optisko šķiedru tīkliem, viegli darboties un ir laba savstarpēja aizstājamība.

3. LC-LC optisko šķiedru džemperis: LC optiskās šķiedras savienotājs ir jauna veida savienotājs, ko izstrādājis slavens zvanu uzņēmums, lai apmierinātu klientu prasības attiecībā uz miniaturizāciju un augsta blīvuma savienojumu. Tas ir izgatavots no moduļu ligzdas (RJ) slēgmehānisma mehānisma, kas ir viegli lietojams. LC tipa optiskās šķiedras savienotājs samazina vietu, kas nepieciešama panelim, sienas dēļam un sadales kārbai visā tīklā, padarot to aizņem pusi no tradicionālo ST un SC savienotāju telpas. Pašlaik viena režīma SFF (maza pakete) aspektā LC tipa savienotājs faktiski ir ieņēmis dominējošo stāvokli, un strauji pieaug arī multimode piemērošana.

4. SC-SC optiskās šķiedras džemperis: SC optiskās šķiedras savienotājs ir kvadrātveida apvalks, un konstrukcijas izmērs pin un sakabes uzmavas izmanto ir tieši tāds pats kā FC tipa, kurā gala sejas tapas galvenokārt ir PC tipa vai APC tipa slīpēšanas metodi; stiprinājuma metode ir spraudņa slēgmehānisma tips bez rotācijas. 5. attēlā redzams SC-SC optisko šķiedru džemperis ar SC savienotājiem abos galos.

produkta veids	ST-ST ST-ST	St-SC ST-SC	SC-SC	LC-ST LC-ST	LC-SC LC-SC	Citas
Ievietošanas zudums (DB)	≤0.20 0,20 0,20
Maksimālais ievietošanas zudums (DB)	≤0,30 (0,30) 0,30
Atkārtojamība (DB)	≤0,10 0,10
Savstarpējas aizvietojamība (DB)	≤0.20 0,20 0,20
Atgrieztie zaudējumi (DB)	≥45 ≥45	≥50 ≥50	≥60 ≥60	≥45 ≥45	≥50 ≥50	≥60 ≥60	≥45 ≥45	≥50 ≥50
Šķiedras tips	Corning SMF-28TM,9/125um
Darba temperatūra (OC)	-40 ~+80 -40 ~ + 80
Uzglabāšanas temperatūra (OC)	-40 ~+85 -40 ~ + 85
Numuru skaits	>1000 1000

Tehniskais parametrs

Projekta			Testa apstākļi	Viens režīms	Multimode Multimode
Optiskie parametri	Ievietošanas zudums	Upc	SM:1310nm/1550nm MM:850nm/1300nm	≤0.2dB (0.2dB)	≤0.3dB
	Ievietošanas zudums	Apc	1310nm/1550nm 1310nm/1550nm	≤0.3dB
	Atgriešanas zaudējumi	Upc	SM:1310nm/1550nm MM:850nm/1300nm	≥55 dB	≥35 dB
	Atgriešanas zaudējumi	Apc	1310nm/1550nm 1310nm/1550nm	≥65 dB
Mehāniskās īpašības (papildu zudumi)	Trieciena tests		1.8 augstums, 8 reizes	<0.1>	<0.1>
	Vibrācijas tests		10-60hz, 1 mm pilna amplitūda	<0.1>	<0.1>
	Iespraudiet dzīvi		Vairāk nekā 1000 reizes	<0.1>	<0.1>
	Stiepes izturība		>100N	<0.1>	<0.1>
Vides raksturojums (papildu zaudējumi)	Augstas un zemas temperatūras cikla tests		- 25 °C ~ + 70 °C, 2 cikli	<0.2>	<0.2>
	Augstas temperatūras tests	<0.2>	+80 °C 4 stundas	<0.2>	<0.2>
	Zemas temperatūras tests	<0.2>	-40 °C 2 stundas	<0.2>	<0.2>
	Mitra karstuma tests	<0.2>	+40 °C, 90-95% RH, 2 h	<0.2>	<0.2>

Lielākā daļa no džemperi tiek izmantoti pārvades pašu potenciālo spriegumu, un ir arī atsauces spriegumu aizsardzības ķēdē. Par 1653 ar precīzām sprieguma prasībām, sprieguma kritums, ko izraisa nedaudz metāla džemperis būs arī liela ietekme uz produkta veiktspēju.

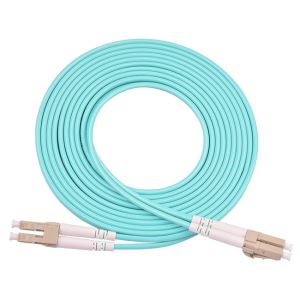

LC patchcord
