Atbalsta 200GBASE-ER4
Joslas bitu pārraides ātrums 53,125 Gb/s ar PAM4
Līdz 40 km pārnesumkārba ar SMF
LAN WDM lāzers un APD uztvērējs
200GAUI-8 Elektriskais interfeiss ar 8 joslām 26,5625 Gb/s NRZ ātrgaitas signālu
QSFP-DD MSA pakotne ar duplekso LC savienotāju
Saderīgs ar IEEE 802.3cn 200GBASE-ER4
Viens +3.3 V barošanas avots
Maksimālais enerģijas patēriņš 10W
Darba korpusa temperatūra: no 0 līdz +70 grādiem
Atbilst QSFP-DD CMIS un QSFP-DD MSA HW standartam
Atbilst ES Direktīvai 2015/863/ES

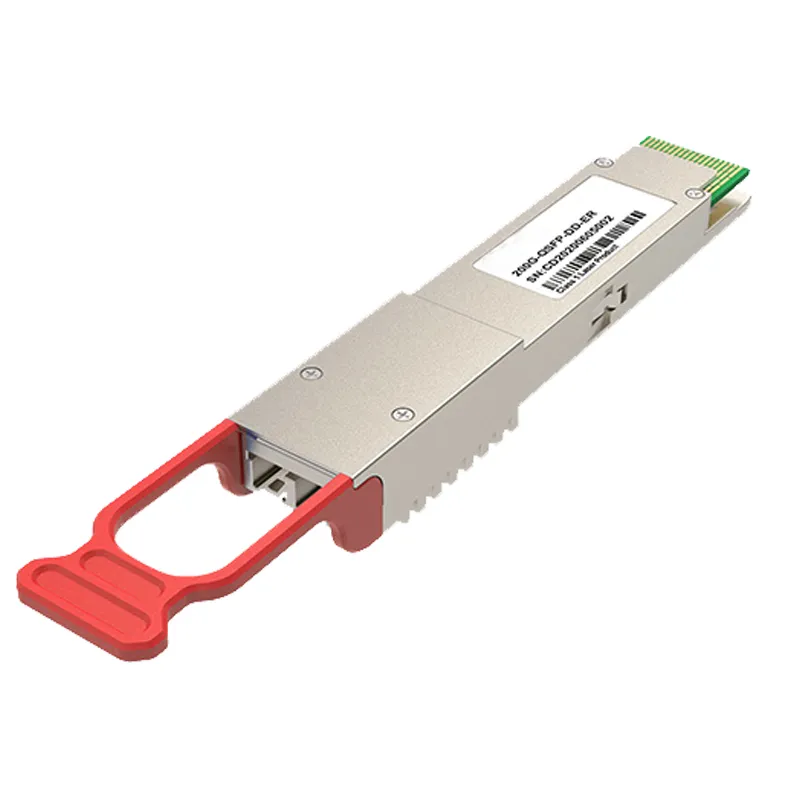

200G QSFP-DD ER4Pieteikums
200GBASE-ER4 Ethernet (PAM4)
5G atpakaļceļš
Datu centrs
Mākoņa lietojumprogramma.
|
Raidītājs |
||||||
|
Parametrs |
Simbols |
Min. |
Tipiski |
Maks. |
Vienība |
Piezīmes |
|
Signalizācijas ātrums katrā joslā |
BR |
26,5625 ± 100 ppm |
GBd |
|||
|
Joslu viļņu garumi |
L0 |
1294.53 |
1295.56 |
1296.59 |
nm |
|
|
L1 |
1299.02 |
1300.05 |
1301.09 |
nm |
||
|
L2 |
1303.54 |
1304.58 |
1305.63 |
Nm |
||
|
L3 |
1308.09 |
1309.14 |
1310.19 |
Nm |
||
|
Sānu režīma slāpēšanas koeficients |
SMSR |
30 |
- |
- |
Db |
|
|
Kopējā vidējā palaišanas jauda |
PMAX |
- |
- |
12.63 |
Dm |
|
|
Vidējā palaišanas jauda katrā joslā |
POUTA |
0.4 |
- |
6.63 |
Dm |
1 |
|
Ārējā OMA, katra josla |
OMAouter |
3.4 |
- |
7.4 |
Dm |
2 |
|
Palaišanas jaudas atšķirība starp joslām (OMA) |
- |
- |
4 |
Db |
||
|
Raidītāja un dispersijas cilpas aizdare priekš PAM4 |
TDECQ |
- |
- |
3.2 |
Db |
|
|
Vidējais POUT (lāzera izslēgšana) |
POFF |
- |
- |
-30 |
Dm |
|
|
Izzušanas koeficients katrā joslā |
ER |
6 |
- |
- |
Db |
|
|
Uztvērējs |
||||||
|
Signalizācijas ātrums katrā joslā |
BR |
26,5625 ± 100 ppm |
GBd |
|||
|
Joslu viļņu garumi |
L0 |
1294.53 |
1295.56 |
1296.59 |
Nm |
|
|
L1 |
1299.02 |
1300.05 |
1301.09 |
Nm |
||
|
L2 |
1303.54 |
1304.58 |
1305.63 |
nm |
||
|
L3 |
1308.09 |
1309.14 |
1310.19 |
Nm |
||
|
Bojājumu slieksnis, katra josla |
PDAMAGE |
-2.37 |
- |
- |
Dm |
3 |
|
Vidējā uztveršanas jauda katrā joslā |
PRX _JOSLA |
-17.6 |
- |
-3.37 |
Dm |
4 |
|
Saņemiet jaudu (OMAouter), katrā joslā |
RXOMA |
- |
- |
-2.6 |
dBm |
|
|
Uztvērēja jutība (OMAouter), katra josla |
SENOMA |
- |
- |
-15.1 |
Dm |
5 |
