Attīstoties 40g / 100g tīklam, datu centram jāatbilst pieprasījumam pēc ātrgaitas un augsta blīvuma. Kā viena no izplatītākajām MPO / MTP sastāvdaļām 12 kodolu / 24 kodolu optisko šķiedru sadales kaste zināmā mērā var izpildīt augsta blīvuma elektroinstalācijas prasības un tiek plaši izmantota datu centrā. Tātad, kāda ir 12 kodolu / 24 kodolu optisko šķiedru izplatīšanas kaste? Kādas ir 12 kodolu / 24 kodolu optisko šķiedru izplatīšanas kastes priekšrocības? Kā realizēt 40g / 100g tīkla savienojumu ar 12 kodolu / 24 kodolu optisko šķiedru sadales kārbu?
Kas ir 12 kodolu / 24 kodolu optisko šķiedru izplatīšanas kaste?

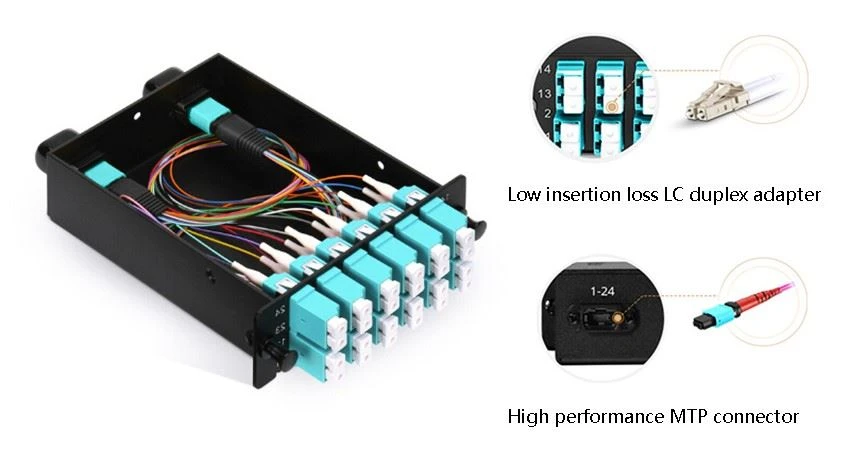

12 kodolu / 24 kodolu optisko šķiedru sadales kārba ir modulāra iepriekš izbeigta optisko šķiedru sadales kārba. Tās priekšpuse ir aprīkota ar 6/12 LC dupleksu adapteru savienotājiem vai cita veida SC savienotājiem, un aizmugure ir aprīkota ar vienu MPO / MTP adaptera savienotāju. Lodziņā ir ievietoti MPO / MTP - LC / SC filiāles optisko šķiedru džemperi. 12 kodolu / 24 kodolu optisko šķiedru sadales kārba galvenokārt tiek izmantota, lai realizētu drošu pārveidošanu starp MPO / MTP savienotāju un LC vai SC savienotāju. To parasti izmanto interneta datu centra (IDC), galvenā izplatīšanas apgabala (MDA) vai aprīkojuma izplatīšanas apgabala (EDA) optisko šķiedru mugurkaula savienojumu un izplatīšanas pārvaldībā.
40G / 100G tehnoloģijas izaicinājumi
Kā jauna tehnoloģija 40g / 100g būs saistīts ar dažu galveno tehnoloģiju sasniegumiem un jauninājumiem tās R& amp; D un izvietošana, kas arī rada virkni jaunu izaicinājumu un problēmu mikroshēmu izstrādātājiem, ierīču ražotājiem un galalietotājiem.
1. Maršrutētāja / slēdža apstrādes jauda (ieskaitot kopējo jaudu, porta blīvumu, ātrgaitas tabulas meklēšanu, satiksmes vadību, termisko un enerģijas taupīšanas dizainu);
2. Īpaša ziņu apstrādes mikroshēmas ātrdarbīgs interfeiss, ieskaitot ātrgaitas SerDes, liela ātruma lielas ietilpības kešatmiņu utt .;
3. (Īpaši) tālsatiksmes pārraidei tiek izmantota esošā infrastruktūra, piemēram, optiskā šķiedra, lai realizētu viena viļņa garuma 40g / 100g īpaši tālsatiksmes pārraidi.
Pašreizējais mainstream datu centrs ir jaunināts no 10g uz40G / 100Grisinājums.
MTP / MPO savienojuma standarts ir miniaturizēts augsta blīvuma optisko šķiedru savienotāju standarts. Viens savienotājs ir aprīkots ar daudzkodolu lentes optisko šķiedru, ar lielu blīvumu, stabilu un uzticamu savienojumu. MTP / MPO izplatīšanas sistēmā ietilpst maģistrālais optiskais kabelis, MTP / MPO moduļa spraudkaste, optisko šķiedru sadales kārba un dažādi džemperi. MTP / MPO augsta blīvuma izplatīšanas sistēma ir ideāls risinājums, ņemot vērā pieaugošo pieprasījumu pēc lieljaudas izplatīšanas datu centrā, kas rūpnīcā pabeidz augsta blīvuma optisko šķiedru savienotāju un lentes kabeļa izbeigšanu un testēšanu, kā arī spraudni un spēlēties ar aprīkojumu uz vietas. Pārraidei tiek izmantoti divi 12 kodolu MPO mugurkaula optiskie vadi. Viens gals ir savienots ar moduļu kārbu ar diviem 12 kodola mpo-lc džemperiem un pēc tam savienots ar 12 10g (SFP +) optiskajiem moduļiem, izmantojot LC dupleksus džemperus; otrais gals ir savienots ar 2 līdz 3 MPO pārveidošanas džemperiem, kas pārveido 2x12 kodola optisko kanālu par 3x8 kodola optisko kanālu un pēc tam savieno ar trim 40g (qsfp +) optiskajiem moduļiem, lai pabeigtu pārraidi no 40g signāla.
Kādas ir 12 kodolu / 24 kodolu optisko šķiedru izplatīšanas kastes priekšrocības?
Kāda ir&12 kodolu / 24 kodolu optisko šķiedru izplatīšanas kastes burvība, kas to plaši izmanto augsta blīvuma datu centrā? Ļaujiet' iem apskatīt 12 kodolu / 24 kodolu šķiedru izplatīšanas kastes priekšrocības.
1. Augsts blīvums
Tā kā MTP / MPO savienotājs atbalsta 12/24 kodola optisko šķiedru, tas var nodrošināt lielāku blīvuma savienojumu, salīdzinot ar LC un cita veida savienotājiem. Tādēļ 12 kodolu / 24 kodolu optisko šķiedru izplatīšanas kastē tiek izmantots MPO / MTP savienotājs, lai sasniegtu augsta blīvuma vadu prasības un efektīvi ietaupītu vietu elektroinstalācijā.
2. Ērta vadība / apkope
Kā minēts iepriekš, 12 kodolu / 24 kodolu optisko šķiedru izplatīšanas kastes lielais blīvums var efektīvi samazināt optiskās šķiedras izmantošanu, un mazāk kabeļu var veicināt kosmosa pārvaldību. Turklāt, ja mainās savienotājs (piemēram, tīkls no 10 g līdz 40 g, savienotājs mainās no LC dupleksa uz MPO / MTP), 12 kodolu / 24 kodolu optisko šķiedru sadales kārbai ir jānomaina tikai kabeļi, un citas iekārtas var palikt nemainīgs, padarot pārvaldību un apkopi ērtāku.
3. Vienkārša instalēšana / mazāks izvietošanas laiks
12 kodolu / 24 kodolu optisko šķiedru sadales kārba ir iepriekš izbeigts produkts. Tas pieņem push-pull savienotāju, kuru ir viegli pievienot un uzstādīt. Salīdzinot ar tradicionālo optisko šķiedru elektroinstalācijas sistēmu, 12 kodolu / 24 kodolu optisko šķiedru sadales kastes uzstādīšanas laiks var efektīvi samazināt elektroinstalācijas laiku par 75%.
4. Laba izplešanās
12 kodolu / 24 kodolu optisko šķiedru sadales kārba pieņem moduļu konstrukciju, kuru var ātri savienot ar 40g / 100g tīkla iekārtām, neradot problēmas ar slēdžu un citu iekārtu pārkonfigurēšanu.
5. Zemas izmaksas
12 kodolu / 24 kodolu optisko šķiedru sadales kārbu ir viegli uzstādīt, kas var novērst profesionāla uzstādīšanas personāla uzstādīšanas izmaksas un samazināt elektroinstalācijas izmaksas.
Kā izmantot 12 kodolu / 24 kodolu šķiedru sadales kārbu, lai realizētu 40g / 100g tīkla savienojumu?
40g / 100g tīklā tiek izmantots 40g / 100g optiskais modulis, un 40g / 100g optiskā moduļa savienotājs ir MPO / MTP savienotājs. Mums tikai jāizmanto MPO / MTP šķiedru džemperis, lai savienotu 40g / 100g optisko moduli ar 12 kodolu / 24 kodolu optisko šķiedru sadales kārbu, pēc tam četras 12 kodolu / 24 kodolu optisko šķiedru sadales kastes ievietojiet 1U optisko šķiedru izplatīšanas kastē un visbeidzot izmantojiet LC šķiedru džemperis, lai savienotu 12 kodolu / 24 kodolu optisko šķiedru sadales kārbu vai citu aprīkojumu.
Līdz ar 40g / 100g tīkla parādīšanos 12 kodolu / 24 kodolu optisko šķiedru izplatīšanas kastei ir arvien lielāka nozīme optisko šķiedru tīklā, un tā ir kļuvusi par nepieciešamību pēc augsta blīvuma kabeļu vides, piemēram, telekomunikāciju tīkla, WDM lietojumprogrammu un datu centra kabeļu. .
