Pēdējās desmitgades laikā 10g un 40g tehnoloģijas ir aizņemušas lielāko daļu Ethernet tirgus. Tomēr, ņemot vērā lietotāju pieprasījumu pēc liela joslas platuma un izstrādājot īpašas lietojumprogrammas, 25g / 50g / 100g tehnoloģijas ir piesaistījušas arvien lielāku lietotāju uzmanību. Viņi pamazām izceļas tīkla izvietošanā, nodrošinot efektīvus ātrgaitas ceļus. Šajā rakstā galvenā uzmanība tiks pievērsta tehnoloģijai 25g / 50g / 100g un attiecībām starp tām.
25g tehnoloģija
Galvenā 25g priekšrocība ir SerDes tehnoloģijas izmantošana, kas ir mainstream laika dalīšanas multipleksēšana (TDM), punkts-punkts (P2P) sērijveida sakaru tehnoloģija. Tas var pilnībā izmantot pārraides nesēju kanālu jaudu, vislielākajā mērā samazināt pārraides kanālu un ierīces tapu skaitu, lai uzlabotu signāla pārraides ātrumu un ievērojami samazinātu sakaru izmaksas.
Pašlaik lielākajā daļā komutatoros izmantoto komponentu darbojas SerDes ar aptuveni 10 GHz pulksteņa ātrumu, kas var nodrošināt 10 Gbps pārraides ātrumu starp dažādiem komponentiem. Pēdējo gadu laikā, pateicoties SerDes tehnoloģijas straujajai attīstībai, pulksteņa ātrums 25ghz SerDes ir kļuvis par vienu no ekonomiski iespējamām izvēlēm, kas rada izmaksu un ieguvumu atšķirības starp 10g un 40g un 25g. Piemēram:
10g vs 25g - arī SerDes kanāls, 25g nodrošinātā caurlaidspēja ir 2,5 reizes lielāka nekā 10g. Kad 10G tīkls tiek jaunināts līdz 25 g, 25 g sfp28 optiskais modulis var izmantot LC džemperi, ko izmanto 10G tīkla vados, bez atkārtotas vadu pievienošanas, tādējādi izmaksas var efektīvi ietaupīt.
40g vs 25g - 40g pieņem četrus 10Gbps šķiedru kanālus (SerDes ar pulksteņa ātrumu 12,5ghz), savukārt 25g pieņem SerDes vienkanālu, tāpēc 25g var nodrošināt lielāku porta blīvumu. Tajā pašā laikā, tā kā lielākā daļa tirgū esošo 40g qsfp + optisko moduļu ir jāizmanto kopā ar MTP / MPO džemperiem, 10g – 40g neizbēgami palielinās kabeļa izmaksas.

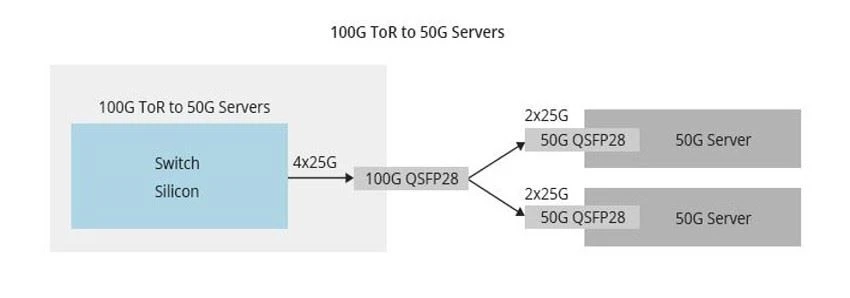

50g tehnoloģija
Ar termiņu 25g tehnoloģija un lietotāji' prasības lielākam ātrumam, nozarei ir lielas cerības uz 50g. 2018. gadā IEEE uzsāka 50g Ethernet standartu ar tādu pašu arhitektūru kā 400g / 200g Ethernet standarts. Standartā tiek izmantota pam4 tehnoloģija, kas var efektīvi uzlabot joslas platuma izmantošanas efektivitāti un kļūt par nākamo risinājumu ātrgaitas savienojumam starp serveriem un datu centriem. Tā kā 50g var atkārtoti izmantot 25g komponentus esošajā 100g tīklā, tas var efektīvi samazināt izmaksas. Tajā pašā laikā 50g izmaksas ir uz pusi mazākas par 40g, bet tā veiktspēja tiek uzlabota par 25%.
Tā kā pam4 tehnoloģija kartē bitu pārus vienā simbolā, katra 50gbit / s kanāla kopējais pārraides ātrums ir 26,5625 gbaud. 50gbaud pam4 var nodrošināt 100g pārraides ātrumu, izmantojot 1 * 2 * 50 gbaud arhitektūru (nepieciešams tikai viens lāzers), kas nozīmē, ka pārraides ātrumu ar vienu lāzeru var palielināt no 10Gbps līdz 100gbps, kas ir desmit reizes lielāks. Salīdzinot ar agrīno NRZ tehnoloģiju, pam4 tehnoloģija var nodrošināt lielāku pārraides efektivitāti par zemākām izmaksām, tāpēc to plaši izmanto ātrgaitas signālu savstarpējā savienojumā.
100g tehnoloģija
100g Ethernet oficiāli tika izlaists 2010. gadā. Lai izpildītu ātrgaitas, tālsatiksmes un dažu īpašu scenāriju prasības, standarts ir plaši mainīts. Sakarā ar nepārtrauktu standartu optimizāciju, tehnisko risinājumu apvienošanu, rūpnieciskās ķēdes attīstību un lielāku pārraides ātrumu un lielāku pārraides attālumu (izmantojot DWDM tehnoloģiju), 100 g pakāpeniski aizstāj 40 g.
PMD | 40G | 100G |
Daudzmodu šķiedra Mazāk par 100 m (OM3) | 40GBASE-SR4 | 100GBASE-SR10 |
Viena režīma šķiedra Vairāk nekā 10 km | 40GBASE-LR4 | 10GBASE-LR4 |
Viena režīma šķiedra Vairāk nekā 40 km | 100GBASE-ER4 | |
Viena režīma šķiedra Nav specifikācijas | Nav specifikācijas |
Tas ir īpaši piemērots viena viļņa garuma DWDM ātrgaitas pārraidei. Starp tiem koherents CFP DWDM optiskais modulis ir īpaši piemērots 100 g cilvēka vai datu centra starpsavienojumam (DCI) līdz 80 km vai īpaši gariem savienojumiem ar pārraides attālumu virs 1000 km. Turklāt vairāku ātrumu un daudzprotokolu tīkla gadījumā (piemēram, 10g / 40g / 100g Ethernet protokols un ātrums), izmantojot 100g DWDM multipleksoru, var efektīvi izvairīties no tīkla arhitektūras pārveidošanas un plānošanas. Tas var tieši apvienot dažādu protokolu un dažādu ātrumu signālus vienā viļņa garumā līdz 100g pārraidei, nodrošinot elastīgu un rentablu risinājumu.
Kādas ir attiecības starp 25g / 50g / 100g?
Tagad 25g / 50g / 100g tiek plaši izmantots mākoņu datu centrā, un, ja visi trīs kopā, 10g-25g-50g-100g tīkla jauninājums var tikt realizēts. Pirms 25g un 50g parādīšanās 100g tīkla jauninājums tika realizēts ar 10g-40g-100g, taču šī metode ir zema efektivitāte un dārga. Turpretī 25g ir visrentablākais risinājums, lai jauninātu uz 100g. Ja 100g tīkla jaunināšanai tiek izmantots 25g, to var ieviest caur 4 * 25g vai 2 * 50g SerDes kanālu ar kores lapu arhitektūru. Tādā veidā 25g var uzlabot, pamatojoties uz esošo kabeļu infrastruktūru ar tās savietojamību, nodrošinot lielāku pārraides efektivitāti un veiktspēju, vienlaikus ietaupot CAPEX un OPEX. Vārdu sakot, 25g-50g-100g tīkla jaunināšanas ceļš var samazināt vienības joslas platuma izmaksas, pilnībā izmantojot slēdža porta funkciju, un likt pamatu 200g un 400g tīkla jaunināšanai.
