Viļņa garuma dalīšanas multipleksēšana (WDM), tostarp CWDM (rupjā viļņa garuma dalīšanas multipleksēšana) un DWDM (blīvā viļņa garuma dalīšanas multipleksēšana) utt. Tas attiecas uz vairāku dažādu viļņu garumu signālu savienošanu vienā šķiedrā vienlaicīgai pārraidei.

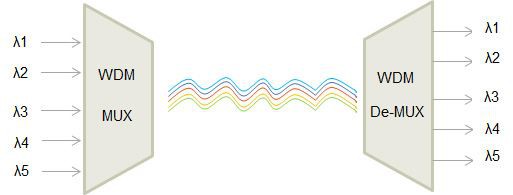

Tam ir multiplekseris un demultiplekseris. Multiplekseris (MUX) apvieno vairākus signāla viļņu garumus vienā šķiedrā pārraidei raidītāja pusē; demultiplekseris (DEMUX) atdala vairākus viļņu garuma signālus, kas tiek pārraidīti vienā šķiedrā uztvērēja pusē. WDM galvenais mērķis ir palielināt pieejamo šķiedras joslas platumu, ko var paplašināt ar WDM, neievietojot vairāk šķiedru.
Kāda ir atšķirība starp CWDM un DWDM?
- Dažādi viļņu garuma intervāli

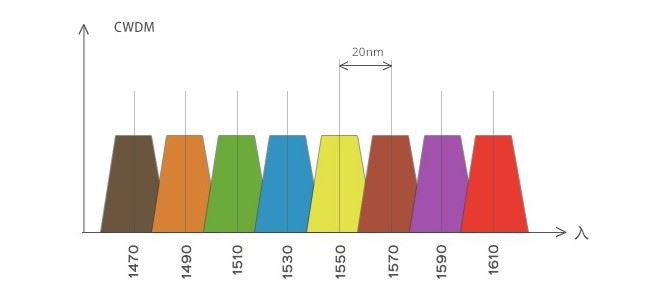

CWDM: viļņa garuma intervālsLielāks vai vienāds ar 20 nm, parasti izmantojot astoņas 1470–1610 nm joslas ar 20 nm intervālu (HTF: 1270–1610 nm)
DWDM: viļņa garuma intervāls<10nm, usually="" using="" 1550~1570nm="" band="" with="" wavelength="" interval="" of="" 200ghz="" (1.6nm),="" 100ghz="" (0.8nm)="" or="" 50ghz="" (0.4nm),="" (htf:="">
- Modulētie lāzeri ir dažādi
Parasti CWDM modulētie lāzeri izmanto neatdzesētus lāzerus, savukārt DWDM izmanto atdzesētus lāzerus. Atdzesētais lāzers izmanto temperatūras regulēšanu, bet neatdzesētais lāzers izmanto elektronisko regulēšanu.
Kādas ir CWDM priekšrocības salīdzinājumā ar DWDM?
Salīdzinot ar DWDM, lielākā CWDM sistēmas priekšrocība ir zemās izmaksas, ierīces izmaksas galvenokārt ir filtrā un lāzerā. 20 nm platais viļņa garuma intervāls padara CWDM zemas tehniskās indeksa prasības lāzeram, optiskā multipleksora/demultipleksera struktūra vienkāršojas, ražīgums palielinās, līdz ar to izmaksas samazinās.
DWDM var būt piemērots pārraidei lielos attālumos. Salīdzinot ar CWDM, DWDM ar stingrāku viļņu garuma atstarpi, kas var pārvadāt 8–160 viļņu garumus vienā šķiedrā, ir piemērotāks pārraidei lielos attālumos. Ar EDFA (Erbium Doped Fiber Amplifier) palīdzību DWDM sistēmas var darboties tūkstošiem kilometru.
Kāda ir atšķirība starp CWDM un DWDM lietojumprogrammu scenārijiem?
Apvienojot iepriekš minētās dažādās CWDM un DWDM īpašības, atšķiras arī to pielietojuma scenāriji.
CWDM tiek lietots: metro tīkla piekļuves slānim, telekomunikācijām, uzņēmumu tīklam, universitātes pilsētiņas tīklam utt.
DWDM ir piemērots: tālsatiksmes, lielas ietilpības tālsatiksmes maģistrāles tīklam vai lielas ietilpības metro tīkla galvenajam mezglam
Kas ir CCWDM?
CCWDM sauc Compact Coarse Wavelength Division Multiplexer, kas ir CWDM mini versija. Tas ir balstīts uz TFF (plānās plēves filtra) WDM tehnoloģiju un darbojas tāpat kā CWDM, ar atšķirību, ka CCWDM blakus esošie kanāli tiek kaskādēti brīvā telpā, izmantojot paralēlus starus, nevis optiskās šķiedras. Bez šķiedras, ko izmanto kaskādei, CCWDM iepakojuma kastes izmērs ir pilnībā 10 reizes mazāks nekā standarta CWDM iepakojumam.
Kāda ir atšķirība starp CWDM un CCWDM?
CWDM sistēmās tiek izmantoti zemu izmaksu, bez dzesēšanas sadalītās atgriezeniskās saites (DFB) lāzeri, savukārt CCWDM ir atšķirīga kaskādes struktūra ar kolimatoru un filtru, kas metināts uz kopīga substrāta.
Trīs portu filtram CWDM noteiktam viļņa garumam ir viļņa garuma kanāls, kas sastāv no divām lēcām un TFF, kas atbilst šim konkrētajam viļņa garumam. Katra filtra atstarošanas ports ir savienots ar nākamā filtra kopējo portu, un filtri ir savienoti viens ar otru, izmantojot optiskās šķiedras savienotājus, ti, CWDM multipleksoru.

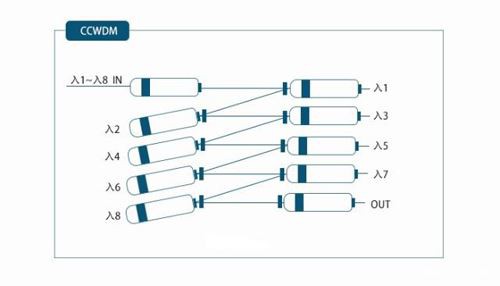

CCWDM princips ir izmantot ievades lēcu, lai fokusētu gaismas signālu ar viļņa garumu λ1, λ2...λn uz ieejas šķiedru uz pirmo filtru; gaismas signāls ar viļņa garumu λ1 iet caur pirmo filtru un ir savienots ar pirmo izejas šķiedru ar pirmo izejas lēcu, lai atdalītu gaismas signālu ar viļņa garumu λ1; pārējais gaismas signāls tiek atspoguļots pirmajā slaidā uz nākamo slaidu, lai optiskā signāla atdalīšanai pirmais slaids tiek atstarots uz nākamo slaidu; un tā tālāk, līdz visi signāli ir atdalīti. Savienojums starp viļņa garuma kanāliem tiek panākts taisnas līnijas veidā, kas seko "zigzaga" ceļam.
No izmaksu viedokļa CCWDM ir lētāks nekā CWDM un DWDM. 5G ir galvenais pavērsiens sakaru vēsturē ar milzīgu tirgu un daudziem izaicinājumiem, un WDM risinājumi var ietaupīt daudz optiskās šķiedras resursu. HTF ir iespēja izstrādāt un ražot WDM. Jautājiet par savām prasībām, un mēs nodrošināsim jums pielāgotus pakalpojumus.
